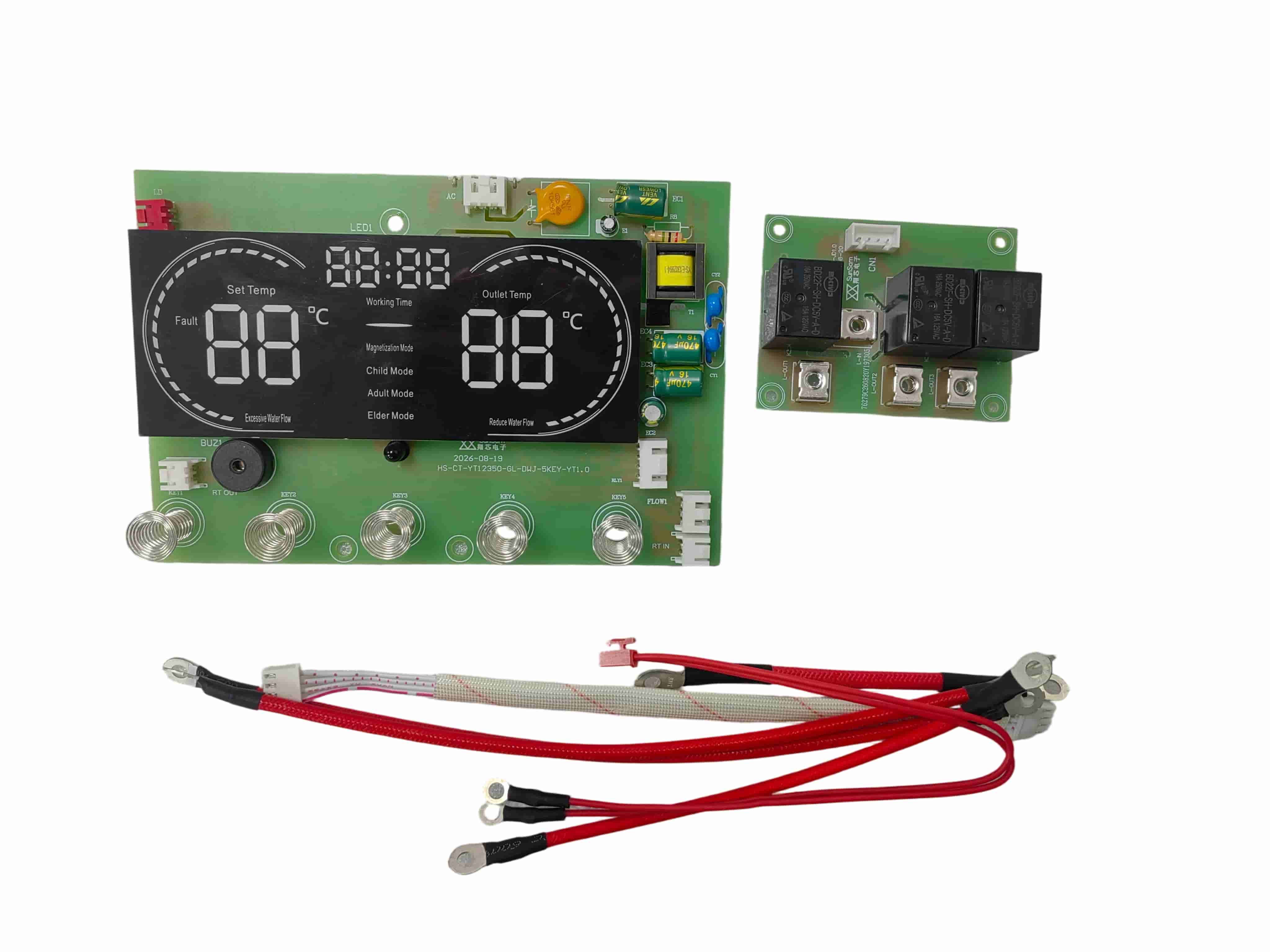

CT12350 Στιγμιαίος ηλεκτρικός θερμοσίφωνας PCBA

CT12350 Στιγμιαίος Ηλεκτρικός Θερμοσίφωνας PCBA

Ο ηλεκτρικός θερμοσίφωνας CT12350 Instant PCBA είναι μια ολοκληρωμένη λύση ελέγχου που αναπτύχθηκε για συστήματα άμεσης θέρμανσης νερού 220 V, 6 kW. Συνδυάζει σταδιακό έλεγχο θέρμανσης, ανίχνευση ροής νερού, ρύθμιση θερμοκρασίας, έλεγχο οθόνης LED και πολλαπλές λειτουργίες προστασίας από σφάλματα σε ένα PCBA.

Σχεδιασμένο για οικιακούς άμεσους ηλεκτρικούς θερμοσίφωνες και προσαρμοσμένες συσκευές ζεστού νερού, το CT12350 υποστηρίζει προσαρμογή υλικού, υλικολογισμικού, οθόνης και διεπαφής για διαφορετικά έργα OEM και ODM.

Έλεγχος θέρμανσης 6 kW με επτά επίπεδα ισχύος

Η δοκιμασμένη έκδοση τροφοδοτικού διακόπτη λειτουργεί από AC 150–280 V στα 50 Hz. Στην ονομαστική τάση AC 220 V, το PCBA υποστηρίζει μέγιστο φορτίο θέρμανσης 6.000 W και ελέγχει τρεις ομάδες εξόδου θέρμανσης.

Επτά επίπεδα ισχύος είναι διαθέσιμα για να παρέχουν πιο ευέλικτη ρύθμιση θερμοκρασίας:

- Επίπεδο 1: 1.400 W

- Επίπεδο 2: 2.200 W

- Επίπεδο 3: 2.400 W

- Επίπεδο 4: 3.600 W

- Επίπεδο 5: 3.800 W

- Επίπεδο 6: 4.600 W

- Επίπεδο 7: 6.000 W

Ο σχεδιασμός θέρμανσης πολλαπλών επιπέδων επιτρέπει στον ελεγκτή να επιλέξει μια κατάλληλη έξοδο σύμφωνα με τον τρόπο λειτουργίας, τη θερμοκρασία του νερού και τη ζήτηση θέρμανσης.

Έξυπνος έλεγχος σταθερής θερμοκρασίας

Η πλακέτα ελέγχου θερμοσίφωνα CT12350 παρέχει ρυθμιζόμενο εύρος θερμοκρασίας 30–55°C. Ένας αισθητήρας θερμοκρασίας 50 kΩ NTC χρησιμοποιείται για την ανίχνευση θερμοκρασίας και τον έλεγχο της ανάδρασης.

Στη λειτουργία AI, το PCBA επιλέγει αυτόματα ένα κατάλληλο επίπεδο ισχύος και θερμοκρασία στόχου σύμφωνα με τη θερμοκρασία του νερού εισόδου. Οι προγραμματισμένες ρυθμίσεις θερμοκρασίας AI κυμαίνονται από 39°C έως 45°C υπό τις συνθήκες θερμοκρασίας εισόδου που καταγράφονται στην αναφορά δοκιμής.

Τρεις λειτουργίες θερμοκρασίας είναι επίσης διαθέσιμες για άνετη λειτουργία:

- Παιδική λειτουργία: 38°C

- Κατάσταση ενηλίκων: 42°C

- Senior Mode: 45°C

Ο ελεγκτής υποστηρίζει αυτόματη βαθμονόμηση και μνήμη παραμέτρων σταθερής θερμοκρασίας. Με βάση τις καταγεγραμμένες δοκιμές δειγμάτων σε θερμοκρασία εισόδου 25°C και ρυθμούς ροής 1,5 L/min και 3 L/min, η μετρούμενη θερμοκρασία εξόδου παρέμεινε εντός περίπου ±2°C στα δοκιμασμένα σημεία ρύθμισης.

Ενεργοποίηση ροής νερού και έλεγχος αναμονής

Το PCBA ξεκινά τη διαδικασία ελέγχου θέρμανσης όταν η ανιχνευόμενη ροή νερού φτάσει περίπου το 1,5 L/min. Η θέρμανση σταματά όταν η ροή μειωθεί σε περίπου 1,3 L/min.

Όταν δεν ανιχνεύεται ροή νερού, ο ελεγκτής μπαίνει σε κατάσταση αναμονής μετά από περίπου δύο δευτερόλεπτα. Η οθόνη μπορεί να επανενεργοποιηθεί πατώντας ένα πλήκτρο ή επαναφέροντας τη ροή του νερού. Αυτή η λογική ελέγχου βοηθά στο συντονισμό της λειτουργίας θέρμανσης με την πραγματική ζήτηση νερού.

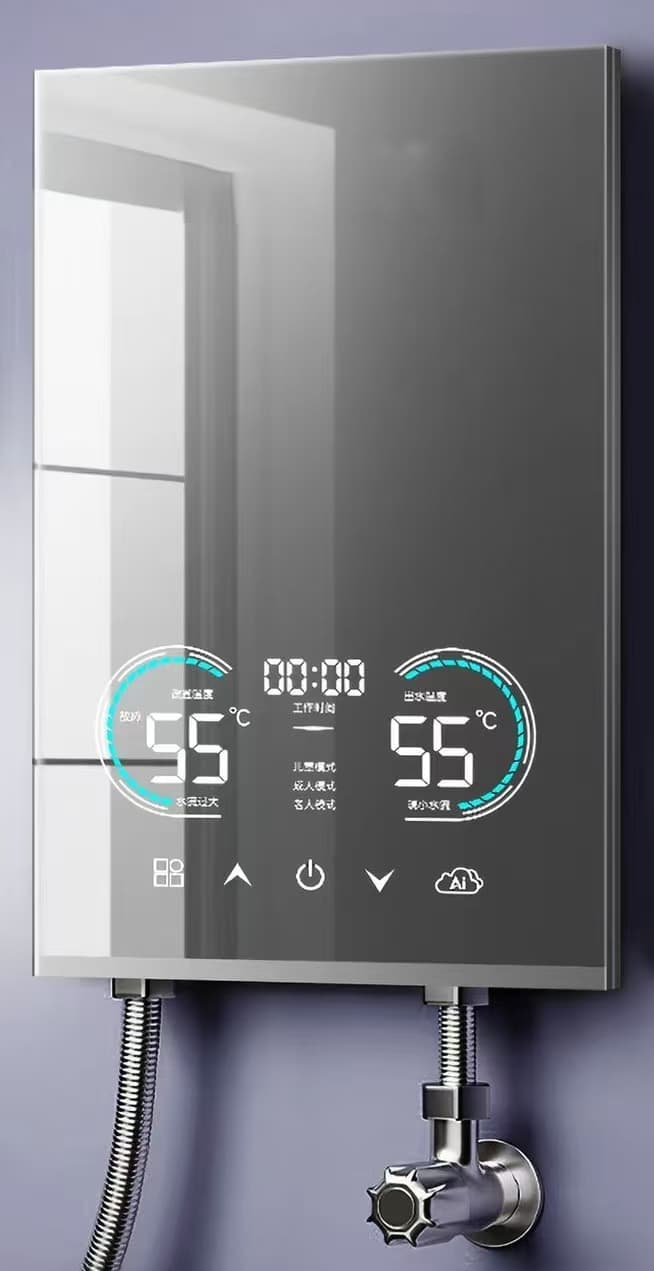

Έλεγχος αφής και οθόνη LED

Το CT12350 Instant ηλεκτρικό θερμοσίφωνα PCBA παρέχει πέντε κύρια κλειδιά ελέγχου:

- Δύναμη

- Αύξηση θερμοκρασίας ή ισχύος

- Μείωση θερμοκρασίας ή ισχύος

- AI

- Επιλογή λειτουργίας

Η διεπαφή ελέγχου αφής μπορεί να λειτουργήσει μέσω ενός επιφανειακού γυάλινου πάνελ 4 mm ή ενός πλαστικού πάνελ 2 mm, επιτρέποντας στον κατασκευαστή της συσκευής να αναπτύξει διαφορετικά σχέδια μπροστινού πίνακα.

Η οθόνη LED μπορεί να παρουσιάσει:

- Θερμοκρασία νερού εξόδου

- Ρύθμιση θερμοκρασίας

- Χρόνος λειτουργίας

- Κατάσταση θέρμανσης

- Κατάσταση ενεργοποίησης

- Επιλεγμένος τρόπος λειτουργίας

- Κωδικοί σφαλμάτων

Τα εικονίδια οθόνης και η διάταξη διεπαφής μπορούν να προσαρμοστούν ανάλογα με την εμφάνιση του προϊόντος και τις απαιτήσεις του πελάτη.

Πολλαπλές Λειτουργίες Προστασίας Βλαβών

Το CT12350 περιλαμβάνει πολλές λειτουργίες ελέγχου και διάγνωσης βλαβών για εφαρμογές άμεσου ηλεκτρικού θερμοσίφωνα.

Όταν η θερμοκρασία εξόδου φτάσει τους 63°C, ο ελεγκτής μειώνει αυτόματα την απόδοση θέρμανσης κατά ένα επίπεδο ισχύος. Εάν η θερμοκρασία φτάσει ή ξεπεράσει τους 65°C, ενεργοποιείται ο συναγερμός υπερθέρμανσης E4 και η θέρμανση σταματά. Η κανονική λειτουργία μπορεί να συνεχιστεί αφού η θερμοκρασία πέσει κάτω από τους 55°C.

Ο ελεγκτής υποστηρίζει επίσης:

- Συναγερμός σφάλματος διαρροής E1 και διακοπή θέρμανσης

- Προστασία ανοιχτού κυκλώματος ή βραχυκυκλώματος αισθητήρα θερμοκρασίας εξόδου E2

- Αυτόματη ανάκτηση μετά την εξάλειψη του σφάλματος του αισθητήρα θερμοκρασίας

- Ένδειξη κωδικού σφάλματος για ευκολότερο έλεγχο και συντήρηση

Η τελική απόδοση προστασίας εξαρτάται από τον πλήρη σχεδιασμό της συσκευής, τους αισθητήρες, την καλωδίωση, το σύστημα θέρμανσης και άλλα εξαρτήματα ασφαλείας.

Κύριες Τεχνικές Προδιαγραφές

| Παράμετρος | Προδιαγραφές |

|---|---|

| Μοντέλο προϊόντος | CT12350 |

| Τύπος προϊόντος | Στιγμιαίος Ηλεκτρικός Θερμοσίφωνας PCBA |

| Σχεδιασμός πίνακα ελέγχου | Απομονωμένο Ολοκληρωμένο Συμβούλιο Ελέγχου |

| Τάση Λειτουργίας | AC 150–280 V, 50 Hz |

| Ονομαστική τάση | AC 220 V |

| Μέγιστο φορτίο θέρμανσης | 6.000 W |

| Έξοδοι Ελέγχου Θέρμανσης | 3 Ομάδες |

| Επίπεδα ισχύος | 7 Επίπεδα |

| Εύρος ρύθμισης θερμοκρασίας | 30–55°C |

| Ρυθμός ροής ενεργοποίησης | 1,5 L/min |

| Ρυθμός ροής διακοπής | 1,3 L/min |

| Αισθητήρας θερμοκρασίας | 50 kΩ NTC στους 25°C |

| Προκαθορισμένες λειτουργίες | Παιδί 38°C, Ενήλικες 42°C, Ηλικιωμένοι 45°C |

| Συμβατότητα πάνελ αφής | Γυαλί 4 mm ή Πλαστικό Πάνελ 2 mm |

| Θερμοκρασία λειτουργίας | −15°C έως 65°C |

| Υγρασία λειτουργίας | 10%–95% RH |

Δοκιμή δειγμάτων και επαλήθευση απόδοσης

Κατά τη διάρκεια της επαλήθευσης του δείγματος, η έκδοση τροφοδοτικού σε λειτουργία μεταγωγής λειτούργησε συνεχώς για οκτώ ώρες σε AC 280 V χωρίς μη φυσιολογική απόδοση. Το σύστημα λειτούργησε επίσης για οκτώ ώρες σε περιβάλλον δοκιμής 65°C και σχετική υγρασία 90%.

Αυτά τα αποτελέσματα σχετίζονται με το υπό δοκιμή δείγμα και τις καθορισμένες συνθήκες δοκιμής. Οι τελικές ηλεκτρικές, περιβαλλοντικές προδιαγραφές και προδιαγραφές ασφαλείας θα πρέπει να επαληθευτούν ξανά αφού το PCBA ενσωματωθεί στον πλήρη θερμοσίφωνα του πελάτη.

Προσαρμογή PCBA OEM και ODM

Το CT12350 μπορεί να χρησιμοποιηθεί ως πλατφόρμα ελέγχου αναφοράς για προσαρμοσμένα έργα άμεσου ηλεκτρικού θερμοσίφωνα. Οι διαθέσιμες υπηρεσίες μηχανικής και κατασκευής περιλαμβάνουν:

- Σχεδιασμός υλικού PCBA

- Ανάπτυξη ενσωματωμένου υλικολογισμικού

- Προσαρμογή λογικής ελέγχου θέρμανσης

- Προσαρμογή οθόνης και διεπαφής αφής

- Προσαρμογή συνδετήρα και καλωδίωσης

- Ταίριασμα θερμοκρασίας και αισθητήρα ροής

- Προμήθεια εξαρτημάτων

- Συναρμολόγηση SMT και DIP

- Λειτουργικός έλεγχος

- Παραγωγή πρωτοτύπων και παρτίδας

Για την αξιολόγηση του έργου, οι πελάτες μπορούν να παράσχουν την απαιτούμενη τάση λειτουργίας, ισχύ θέρμανσης, διαστάσεις προϊόντος, σχεδιασμό οθόνης, προδιαγραφές αισθητήρα, διάγραμμα καλωδίωσης και πρότυπα ασφαλείας στόχου.

Εφαρμογές

Η πλατφόρμα ελέγχου CT12350 είναι κατάλληλη για:

- Οικιακά ηλεκτρικοί θερμοσίφωνες

- Στιγμιαία ηλεκτρικοί θερμοσίφωνες ντους

- Συμπαγείς θερμοσίφωνες τοίχου

- Συσκευές ζεστού νερού μπάνιου και κουζίνας

- Προσαρμοσμένα συστήματα θέρμανσης νερού OEM και ODM

Εάν αναπτύσσετε έναν άμεσο θερμοσίφωνα 220 V και χρειάζεστε ένα προσαρμόσιμο PCBA ελέγχου 6 kW, επικοινωνήστε με τη SunSam με τις προδιαγραφές του προϊόντος σας, τα σχέδια ή τα υπάρχοντα δείγματα. Η ομάδα μηχανικών μας μπορεί να αξιολογήσει τις απαιτήσεις ελέγχου και να προετοιμάσει μια κατάλληλη πρόταση ανάπτυξης και κατασκευής PCBA.
